औद्योगिक द्रव प्रणालियों में थ्रेडेड चेक वाल्व की प्रमुख भूमिका और चयन बिंदु

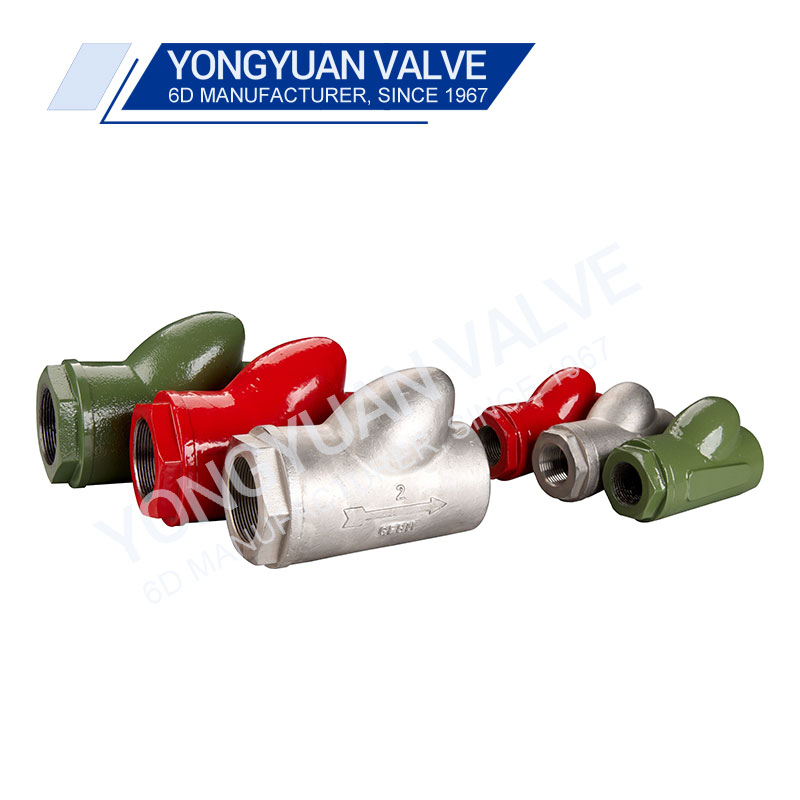

पेट्रोलियम, रासायनिक उद्योग और विद्युत शक्ति जैसे औद्योगिक क्षेत्रों में, द्रव परिवहन प्रणालियों की सुरक्षा और स्थिरता सीधे उत्पादन दक्षता और उपकरण जीवन को प्रभावित करती है। पाइपलाइन प्रणाली में एक अपरिहार्य "एक-तरफ़ा चेकपॉइंट" के रूप में,थ्रेडेड चेक वाल्वइसकी कॉम्पैक्ट संरचना, विश्वसनीय सीलिंग और सुविधाजनक स्थापना विशेषताओं के कारण छोटे और मध्यम आकार की पाइपलाइनों के लिए पसंदीदा नियंत्रण तत्व बन गया है। यह लेख वास्तविक अनुप्रयोग परिदृश्यों के साथ संयोजन में चयन में अपने तकनीकी लाभों और उद्योग के अनुभव पर चर्चा करेगा।

थ्रेडेड कनेक्शन डिजाइन का इंजीनियरिंग मूल्य

पारंपरिक फ्लैंगेड चेक वाल्वों की तुलना में, थ्रेडेड कनेक्शन (एनपीटी, बीएसपीटी और अन्य मानकों) में स्थापना अंतरिक्ष आवश्यकताओं को काफी कम कर दिया जाता है, और विशेष रूप से घने गलियारों के साथ पाइपलाइन सिस्टम के लिए उपयुक्त हैं या उपकरणों में एम्बेडेड हैं। एक रिफाइनरी के एक तकनीकी परिवर्तन के मामले से पता चलता है कि DN80 के नीचे स्टीम रिकवरी पाइपलाइनों में, थ्रेडेड चेक वाल्व का उपयोग स्थापना के समय को 40%तक कम कर देता है, और निकला हुआ किनारा कनेक्शन में असमान बोल्ट तनाव के कारण होने वाले रिसाव के जोखिम से बचा जाता है। हालांकि, यह ध्यान दिया जाना चाहिए कि थ्रेडेड वाल्व बॉडी लगातार डिस्सैबली परिदृश्यों में थ्रेड वियर से पीड़ित हो सकते हैं। उच्च रखरखाव आवृत्ति के साथ पाइप वर्गों में लाइव जोड़ों का उपयोग करने की सिफारिश की जाती है।

चेक तंत्र प्रकार का चयन

1। स्विंग प्रकार: वाल्व डिस्क एक हिंगेड संरचना है, जिसे कम दबाव अंतर के तहत खोला जा सकता है और उच्च चिपचिपाहट (जैसे भारी तेल) के साथ मीडिया के लिए उपयुक्त है। जब एक रासायनिक संयंत्र एक अवशिष्ट तेल संदेश लाइन में एक स्विंग-प्रकार के थ्रेडेड चेक वाल्व का उपयोग करता था, तो यह पाया गया कि जब माध्यम में 3% से अधिक ठोस कण होते हैं, तो पेंडुलम को सीलिंग सतह को अत्यधिक प्रभावित करने से रोकने के लिए एक वाल्व डिस्क सीमक की आवश्यकता होती है।

2। स्प्रिंग-असिस्टेड टाइप: रैपिड क्लोजिंग को स्प्रिंग को प्री-कस्टिंग द्वारा प्राप्त किया जाता है, जो पानी के हथौड़ा की घटना को प्रभावी ढंग से समाप्त कर सकता है। एक पावर प्लांट के जल आपूर्ति प्रणाली के परिवर्तन में, साधारण लिफ्ट चेक वाल्व को वसंत-असिस्टेड थ्रेडेड वाल्व के साथ बदलने के बाद, जब पंप को बंद कर दिया गया तो पीक प्रेशर में उतार-चढ़ाव 62%कम हो गया था।

सामग्री अनुकूलनशीलता पर उद्योग पाठ

● कम तापमान की स्थिति: एक एलएनजी परियोजना ने एक बार एक 304 वाल्व शरीर का उपयोग किया जो -196 ℃ पर्यावरण के तहत फटा। बाद में, इसे PTFE सील रिंग के साथ एक गहरी-ठंडी इलाज वाली 316L सामग्री के साथ बदल दिया गया, और ऑपरेटिंग चक्र को 5 वर्षों से अधिक तक बढ़ाया गया।

● संक्षारक वातावरण: क्लोर-अल्काली उद्योग में, हेस्टेलॉय C276 वाल्व बॉडी और हार्ड क्रोम-प्लेटेड वाल्व स्टेम के संयोजन में साधारण डुप्लेक्स स्टील वाल्व की तुलना में तीन गुना अधिक जीवन है। यद्यपि प्रारंभिक लागत 35%बढ़ जाती है, औसत वार्षिक रखरखाव लागत 58%कम हो जाती है।

स्थापना और रखरखाव का व्यावहारिक ज्ञान

1। प्रवाह दिशा पहचान: एक खाद्य कारखाना एक बार किण्वन टैंक बैकफ्लो संदूषण के कारण श्रमिकों को रिवर्स में वाल्व स्थापित करने के कारण संदूषण करता है। बाद में, "दो-रंग प्रवाह दिशा तीर + स्थापना स्वीकृति फोटो" प्रणाली को पूरी तरह से इस तरह की समस्याओं को खत्म करने के लिए लागू किया गया था।

2। ऑनलाइन निगरानी: परमाणु ऊर्जा जैसे उच्च-मांग वाले क्षेत्रों में, सेंसर इंटरफेस के साथ बुद्धिमान थ्रेडेड चेक वाल्व को वास्तविक समय में वाल्व डिस्क के उद्घाटन और समापन स्थिति की निगरानी के लिए चुना जा सकता है, और डेटा को डीसीएस सिस्टम से जोड़ा जा सकता है ताकि भविष्य कहनेवाला रखरखाव प्राप्त किया जा सके।

का चयनथ्रेडेड चेक वाल्वएक साधारण पैरामीटर तुलना नहीं है, लेकिन मध्यम विशेषताओं, सिस्टम डायनामिक्स व्यवहार और पूर्ण जीवन चक्र लागतों के व्यापक विचार की आवश्यकता है। यह एक "वाल्व विफलता मोड लाइब्रेरी" स्थापित करने की सिफारिश की जाती है, जैसे कि सतह के कटाव और वसंत की थकान जैसे विशिष्ट विफलता के मामलों को इकट्ठा करने के लिए, और उद्यम के लिए विशेष चयन निर्णय पेड़ बनाते हैं। बुद्धिमान परिवर्तन के संदर्भ में, एकीकृत स्थिति निगरानी कार्यों के साथ वाल्व औद्योगिक पाइपलाइनों की अगली पीढ़ी का मानक कॉन्फ़िगरेशन बन जाएगा।
